NEXIV VMR-6555系列

NEXIV VMR-6555系列

产品详情
点击看大图

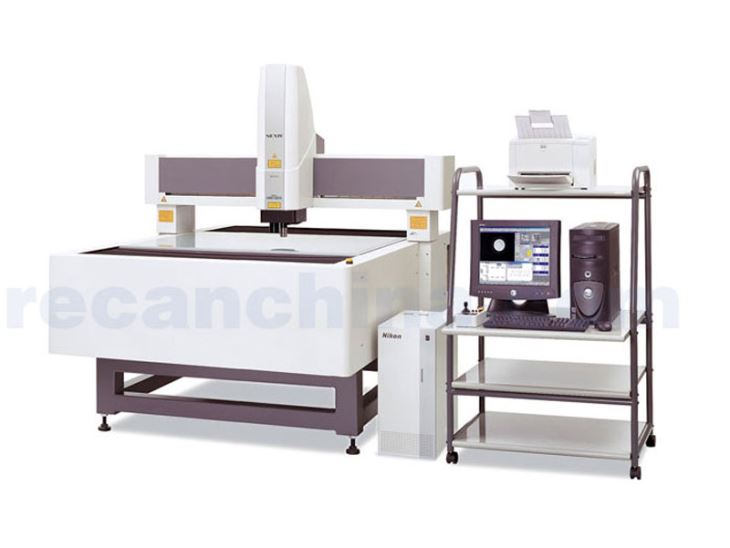

产品名称:NEXIV VMR-6555系列
产品类别:日本尼康精密光学测量
产品说明:

CNC视频图象坐标测量仪
NEXIV VMR-6555系列

拥有650 x 550 x 150mm量程的全自动非接触式三维坐标测量系统。它测量速度快、精度高,擅长测取接触式量仪所无法测量的各种零部件尺寸。它不仅适用于PCB板、平板显示器部件等大尺寸工件的高精度测量,也适用于多个小零件批量检测以及生产工序的质量分析控制。8方向程控LED 环形照明系统、自动影象对焦以及具有扫描功能的激光自动对焦装置均为标准配置。15倍变焦比的5段程控变焦镜组,可以在各段(倍率)间进行自由切换,以满足低倍大视场观察搜索和高倍精密测量两方面的需求。

1、2、3 型

650 x 550 毫米行程的测量载物台,非常适合于大型印刷电路板的尺寸检测;

3 个型号(1、2、3 型)各自有 5 级放大倍率,可满足不同视场及倍率要求;

多种多样的照明手段,使各种零部件的边界都能清晰地显示,确保工件边界可被自动检出;

智能搜索功能可以帮助您完成自动目标定位,确保自动测量程序的不间断运行;

把多个小型零件排列在载物台上,可以实现批量检测;

高速载物台以及高速图象数据处理时序提高作业效率;

激光自动对焦及扫描测量功能,可以实现对锡球高度、截面轮廓、工件高度差以及三维表面形貌的测量。

应用领域:
半导体封装、印刷电路板、掩模板、冲压件、连接器、注塑件等。



印刷电路板



液晶



注塑件



冲压件

Z120X 型(带高倍头)

光学放大倍数最高可达120X,能够测量微距线宽;

高精度 TTL 激光自动对焦装置,具有激光光束细、光斑小的特点,支持精细激光扫描测量;

特别适合经过精细加工的小型精密零件的测量;

可选配表面形貌分析软件(Bird's-Eye View),用来显示 MEMS 部件的三维表面形貌。

应用领域:
高密度印刷电路板、液晶、掩膜板、网格板、半导体封装(二维+高度)、Probe Card等。



高密度印刷电路板



液晶



掩模板



HDD滑板



HDD滑板截面形状

LU 型(通用反射照明器 / 电动物镜转换器)

光学头采用尼康著名的CFI60光学系统,可以使用尼康 CFI60 LU 全系列显微物镜;

具有明场、暗场、DIC、简易偏光等显微观察方式;

配备电动通用五孔物镜转换器;

可装备带有玻片厚度修正功能的、专门用于液晶板观测的尼康CF IC LCD Plan CR系列物镜;

易于使用的软件,可控制系统所有功能。

应用领域:
平板显示器(最大至 22 英寸)。



液晶(DIC观察)
