圆度仪品牌分享圆度测量方法
- 2019-12-16-

圆度仪品牌分享圆度测量方法:

圆度精确测量有回传动轴法、三点法、二点法、投影法和座标法等方式。
回传动轴法

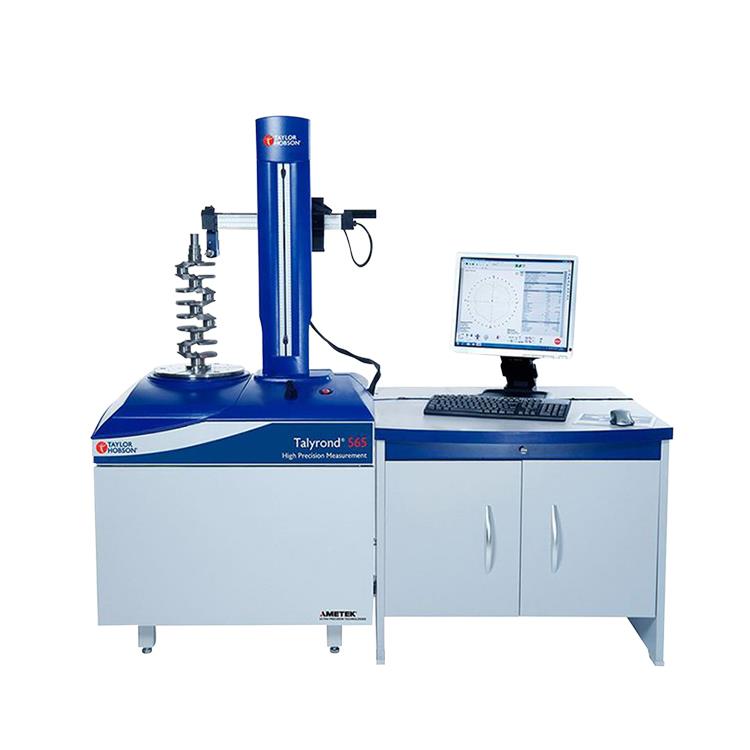

运用高精密轴系中的轴旋转一周所产生的圆运动轨迹(理想化圆)与待测圆较为,两圆半经上的误差由热学式长短控制器变换为电子信号,经电源电路解决和计算机测算后由数显仪表标示出圆度偏差,或由记录器纪录出被测圆轮廊图型。回传动轴法有控制器旋转和操作台旋转二种方式。前面一种适用高精密圆度精确测量,后面一种常见于精确测量中小型钢件。按回传动轴法设计方案的圆度测量仪器称之为圆度仪。
三点法
常将被测钢件放置V形块中开展精确测量。精确测量时,使被测钢件在V形块中旋转一周,从测微仪读取较大量程和最少量程,两量程差之半即是被测钢件内孔的圆度偏差。此方法适用精确测量具备单数棱边样子偏差的内孔或外圆,常见2 夹角90°、120°或72°、108°的二块V形块各自精确测量。
二点法
常见游标卡尺、比较仪等精确测量,以被测圆某一横截面上各直徑间较大误差之半做为此横截面的圆度偏差。此方法适合精确测量具备双数棱边样子偏差的内孔或外圆。
投影法
常常在投影机上精确测量,将被测圆的轮廊影象与绘图在投射屏上的两極限内切圆较为,进而获得被测件的圆度偏差。此方法适用精确测量具备齿面形边沿的中小型钢件。
座标法
按预先选择的直角坐标系统软件精确测量出被测圆上若干点的平面坐标、,根据计算机按所挑选的圆度偏差鉴定方式测算出被测圆的圆度偏差。
